1. 시퀀스 다이어그램에서 조각이란 무엇입니까?
시퀀스 다이어그램에서 조각, 즉 조건 및 연산자는 특정 제어 흐름이 있는 상호 작용 그룹입니다. 다음과 같은 다양한 시나리오를 나타내는 데 사용할 수 있습니다. B. 조건부 또는 반복적 상호 작용, 병렬 상호 작용 또는 특정 순서로 발생해야 하는 상호 작용. 조각은 용도를 나타내는 다양한 모양과 키워드로 표시됩니다. 예를 들어 대체용 다이아몬드 또는 루프용 루프 기호가 있는 사각형입니다. 프래그먼트를 사용하면 개발자가 소프트웨어 시스템의 동작을 명확하고 체계적인 방식으로 모델링하여 이해하고 분석하기가 더 쉬워집니다. 또한 개발자가 소프트웨어 시스템 동작을 더 잘 이해하고 잠재적인 문제와 개선 사항을 식별할 수 있습니다. 시퀀스 다이어그램에서 프래그먼트의 역할을 이해하는 것은 소프트웨어 설계 및 분석의 기본 도구이므로 초보자에게 중요합니다. 여러 연습을 통해 개발자는 프래그먼트 사용을 마스터하여 복잡한 동작을 모델링하고 소프트웨어 시스템이 올바르게 작동하는지 확인할 수 있습니다. 초보자는 선택적, 대체 및 루프 조각과 같은 간단한 조각으로 시작하여 경험을 쌓으면서 더 복잡한 조각으로 작업하는 것이 좋습니다.
두 번째 이전(대체) 조각

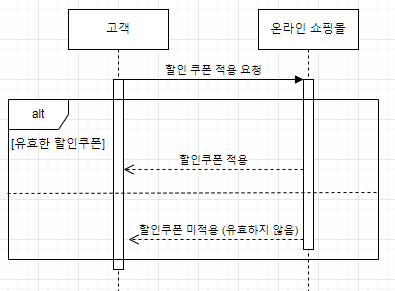

alt(alternative)는 대안을 의미하며 시퀀스 다이어그램에서 조건 분기를 나타냅니다. 여기에는 각각 별도의 메시지 시퀀스로 표시되는 두 개 이상의 대안이 포함됩니다. 조건에 따라 대안 중 하나만 실행됩니다. 예를 들어 고객이 주문할 수 있는 온라인 상점이 있는 경우 대체 조각을 사용하여 고객에게 할인 쿠폰이 제공되는 시나리오를 나타낼 수 있습니다. 할인 쿠폰이 유효한 경우 고객은 할인을 받고 할인 주문을 하기 위해 대체 메시지 시퀀스가 실행됩니다.
3. 클레임 조각
Assert 조각은 시퀀스 다이어그램의 특정 지점에서 참이어야 하는 조건을 나타내는 데 사용됩니다. 일반적으로 시스템이 제대로 작동하는지 확인하기 위한 유효성 검사 목적으로 사용됩니다. 어설션 조각에 지정된 조건이 참이 아닌 경우 오류가 생성됩니다. 예를 들어 항공편 예약 시스템에서 어설션 조각을 사용하여 요청된 출발 공항과 도착 공항이 다른지 확인할 수 있습니다. 여기에서 alt 프래그먼트와의 혼동이 발생합니다. alt 프래그먼트는 다양한 조건에서 시스템이 어떻게 작동하는지 보여주고, assert 프래그먼트는 특정 조건을 확인하여 시스템이 올바르게 작동하는지 확인하는 데 사용됩니다.
4. 골절 조각
인터럽트 조각은 프로세스가 갑자기 중단되거나 중지되는 상황을 모델링하는 데 사용됩니다. 시퀀스 다이어그램을 실행하는 동안 발생하는 예외 또는 오류 조건을 나타내는 데 사용할 수 있습니다. 프로그래밍 언어의 break 문과 유사합니다. 예를 들어 주문 처리 시스템에서 일시 중지 조각을 사용하여 고객이 주문을 취소하는 시나리오를 나타낼 수 있습니다. 취소 메시지를 받으면 주문 처리 메시지 체인이 중단됩니다.
5. 프래그먼트 보기
고려 조각은 특정 조건이 평가되거나 고려되는 상황을 모델링하는 데 사용됩니다. 의사 결정 프로세스 또는 위험 평가를 나타내는 데 사용할 수 있습니다. 주로 고려 중이지만 반드시 실행하지는 않는 시나리오를 나타내는 데 사용됩니다. 예를 들어 재고 관리 시스템에서 Conspect 조각을 사용하여 특정 제품의 재고가 없는 시나리오를 탐색할 수 있습니다. Conspect 조각의 메시지는 제품을 재사용할 수 있는 경우 수행할 단계를 나타냅니다.
6. 중요한 파편
중요한 조각은 특별한 주의나 생각이 필요한 시퀀스 다이어그램의 섹션을 나타내는 데 사용됩니다. 정확하고 효율적으로 수행해야 하는 중요한 작업이나 프로세스를 나타내는 데 사용할 수 있습니다. 주로 중단 없이 원자적으로 실행되어야 하는 일련의 메시지를 나타내는 데 사용됩니다. 프로그래밍 언어의 크리티컬 섹션과 유사합니다. 예를 들어, 금융 트랜잭션을 처리하는 시스템에서 중요한 조각을 사용하여 동시 액세스 가능성 없이 트랜잭션이 원자적으로 실행되도록 할 수 있습니다.
7. 조각 무시
Ignore 조각은 시퀀스 다이어그램에서 특정 상호 작용이나 이벤트가 무시되거나 제외되는 상황을 모델링하는 데 사용됩니다. 다이어그램을 단순화하거나 특정 상호 작용에 집중하는 데 사용할 수 있습니다. 현재 뉴스 흐름과 무관한 예외적인 시나리오를 지적하는 것도 유용하다. 예를 들어 결제 처리 시스템은 무시 프래그먼트를 사용하여 고객의 신용 카드가 만료된 시나리오를 나타낼 수 있습니다. 현재 결제 처리에 영향을 미치지 않으므로 이 시나리오를 무시해도 됩니다.
8. 루프 조각
루프 조각은 지정된 횟수 또는 지정된 조건이 충족될 때까지 반복되는 일련의 메시지를 나타내는 데 사용됩니다. 반복 프로세스 또는 작업을 나타내는 데 사용할 수 있습니다. 예를 들어 알림 전송 시스템은 루프 조각을 사용하여 동일한 알림을 여러 사용자에게 보내는 프로세스를 표시할 수 있습니다. 루프 조각의 메시지는 각 사용자에게 알림을 보내는 데 필요한 단계를 지정합니다.
